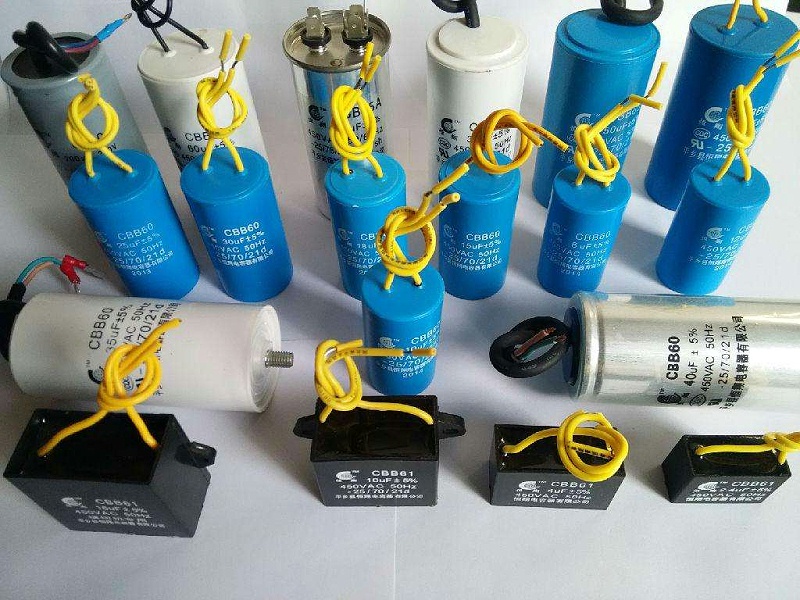

詳解：薄膜電容耐環境可靠性試驗
作者：
salmon范
編輯：
瑞凱儀器
來源：
www.yntbf.com
發布日期： 2019.06.26
1、溫度沖擊試驗
溫度沖擊試驗就是通過環境溫度的快速變化，確定電容器暴露于高低溫極值下，以及抗御高低溫極值交替沖擊的能力。溫度沖擊試驗常采用如下條件：
試驗溫度：-55℃～85℃；
恒溫時間：30分鐘；
轉換時間：≤5分鐘；
循環次數：50次；
試驗要求：試驗箱應有足夠的熱容量，以便試驗樣品放入試驗箱后，在5分鐘內工作空間就能回復到規定的溫度值。
2、耐電壓試驗
介質耐電壓試驗是在相互絕緣的部件之間或絕緣的部件與地之間，在規定時間內施加規定電壓，以此來確定電容器在額定電壓下能否安全工作；能否耐受由于開關、浪涌及其他類似現象所導致的過電位能力，從而評定電容器絕緣材料或絕緣間隙是否合適。如果電容器有缺陷，則在施加試驗電壓后，必然產生擊穿放電或損壞。擊穿放電表現為飛弧、火花放電或擊穿現象。過大漏電流可能引起電參數或物理性能的改變。
電容器在設計生產過程中，介質薄膜應該承受的擊穿電壓一般采用3～5倍額定電壓，因而有可靠性指標的有機薄膜電容器能耐受一定超過額定電壓的沖擊電壓的影響。通過耐電壓試驗可考核電容器的耐壓能力和耐壓性能的一致性。耐電壓試驗條件如下：
試驗電壓：UR、1.1UR、1.2UR、1.3UR、1.4UR、1.5UR；
環境溫度：25℃；
加壓時間：60秒；
電壓性質：直流；
試驗要求：試驗電壓的脈沖分量不得超過均方根值的5%，電源功率和輸出阻抗應保證在各種試驗負載下都無顯著的波形失真和顯著的電壓變化。
3、振動試驗
振動能使電容器結構松動，內部部件產生相對運動。振動能造成焊點脫落、接觸不良、工作特性變劣。振動還會使電容器產生噪聲、磨損、物理失效、甚至?xí)菇Y(jié)構疲勞。其具體試驗條件如下：
振動頻率范圍：10～2000Hz；
位移幅值：0.75mm；
加速度：100g；
交越頻率：70.7Hz；
掃頻次數：3個方向各12次；
時間：共12小時
4、沖擊試驗
沖擊試驗是模擬電容器在運輸、搬運及整機運行操作中可能承受的非重復性沖擊作用時的適應能力。其具體試驗條件：
沖擊：50g；
標稱脈沖持續時間：11ms；
波形：半正弦；
速度變化：3.44m/s；
沖擊方向和次數：對試驗樣品的三個互相垂直軸的六個方向上各施加三次沖擊（共計18次）
5、耐濕試驗
耐濕試驗是用加速方法評價元件和材料，在典型的熱帶和亞熱帶高溫高濕度條件下耐潮濕劣化影響的能力。其具體試驗條件如下：
循環步驟：步驟1試驗箱內溫度應在2.5h內從25℃升至65℃。在此期間，相對濕度為90%～100%；
步驟2在溫度為65℃及相對濕度為90%～100%條件下保持3h；
步驟3試驗箱溫度應在2.5h內降至25℃，相對濕度為80%～100%；
步驟4從第8h開始，試驗箱溫度應在2.5h內從25℃升至65℃。在此期間，相對濕度為90%～100%；
步驟5在溫度為65℃及相對濕度為90%～100%條件下保持3h；
步驟6試驗箱的溫度應在2.5h內降至25℃,相對濕度為80%～100%；
步驟7在溫度為25℃，相對濕度為90%～100%條件下持續至第24h循環結束。
循環次數：10次
綜合有機薄膜儲能脈沖電容器的主要應用場所、主要失效模式、脈沖放電的分類和目前在環境試驗的研究情況等，選取了比較符合目前有機薄膜儲能脈沖電容器生產和應用情況的試驗程序。
